✔ 도메인 모델과 테이블 설계

작은 쇼핑몰 설계

실전 예제에서 만든 도메인 모델 정리

1. 요구사항 분석

메인 화면

• 회원 기능

  • 회원 등록
  • 회원 조회

• 상품 기능

  • 상품 등록
  • 상품 수정
  • 상품 조회

• 주문 기능

  • 상품 주문
  • 주문 내역 조회
  • 주문 취소

• 기타 요구사항

  • 상품의 종류는 도서, 음반, 영화가 있다.

  • 상품을 카테고리로 분류할 수 있다.

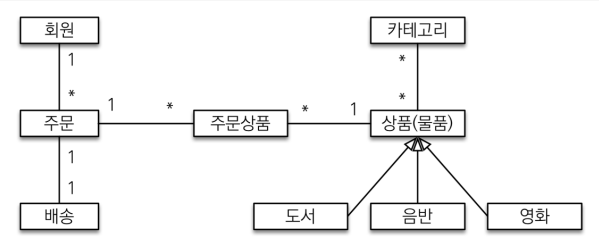

  • 상품 주문 시 배송 정보를 입력할 수 있다. ## 2. 도메인 모델 설계 UML



• 회원, 주문, 상품의 관계 : 회원은 여러 상품을 주문할 수 있다. 한 번 주문할 때 여러 상품을 선택할 수 있으므로 주문과 상품은 다대다 관계다.

  하지만 다대다 관계는 RDB는 물론이고 엔티티에서도 거의 사용하지 않아 주문상품이라는 엔티티를 추가해서 다대다 관계를 일대다, 다대일 관계로 풀어냈다.

• 상품 분류 : 상품은 도서, 음반, 영화도 구분되는데 상품이라는 공통 속성을 사용하므로 상속 구조로 표현했다.

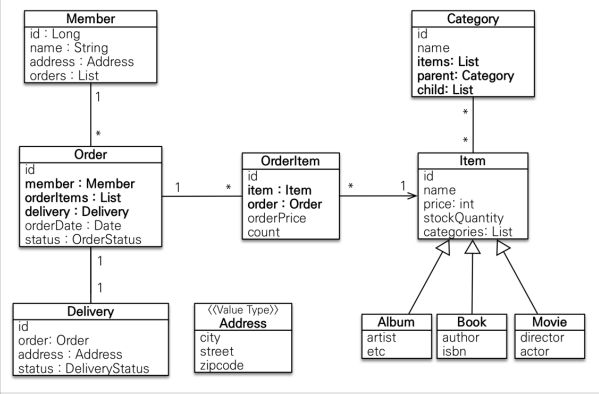

UML 상세정보

• 회원(Member) : 이름, 임베디드 타입인 Address와 주문한 상품들을 가진다.

• 주문(Order) : 한 번 주문 시 여러 상품을 주문할 수 있어 주문과 주문상품은 일대다 관계다.

  주문은 상품을 주문한 회원과 상품목록, 배송 정보, 주문 날짜, 주문 상태를 가지고 있다.

  주문 상태는 열거형 사용(ORDER, CANCEL)

• 주문 상품(OrderItem) : 주문한 상품 정보와 주문 금액, 주문 수량 정보를 가지고 있다.

• 상품(Item) : 이름, 가격, 재고수량을 가지고 있다.

  상품을 주문하면 재고수량이 줄어든다.

  상품의 종류는 도서, 음반, 영화가 있는데 각각 사용하는 속성이 조금씩 다르다.

• 배송(Delivery) : 주문 시 하나의 배송 정보를 생성한다. 주문과 배송은 일대일 관계

• 카테고리(Category) : 상품과 다대다 관계를 맺는다.
